2012年 01月 14日

D130 その3

ちょとネットワークをこさえてみました。
D130 その3_d0138082_811876.jpg

コイルは、パチスロ用の大容量電源トランスを流用。
2次側のコイルは直径1.3mmほどあるかな
裸測定では、4.0mH 0.6Ω でした。
1次側に可変抵抗を繋いで、1.1mHに調整。
ウーハー側は12dB/octです。
075はコンデンサで6dB/octで繋ぎます。
D130 その3_d0138082_8162214.jpg

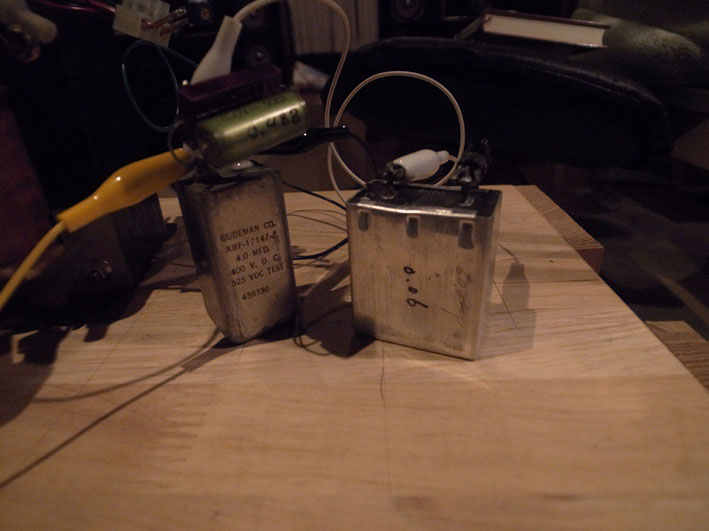

GOODMANのオイルコン4.0μFをベースに大きなマイカコンや0.47μFのフィルムコンを
パラっています。
その状態で音出しです。

D130 その3_d0138082_8182420.jpg


かなり、まっとうなバランスに近づきました。
でも、ちょっと物足りない気もします。

コイルが長いので、D130に影響が有るのかな
それとも、高域のカットラインが高過ぎるのかな

N2400では6μFとなっているので、まだ1μFほど足りませんね

この当たりも、おいおい試してみたいと思います。
