buffalo III その2

 ようやく、buffalo IIIの製作に着手しました。
英文の説明書は見ても何が書いてあるのかちんぷんかんぷんなので、やなさんのHPを見ながら作業を始めます。

先ずは、チップ抵抗のハンダ付けです。
チップ抵抗の小ささは想像以上です。
下手くそなハンダですね。






最大の難関でしたが、テスターでチェックの結果一応うまくいったようです。


次ぎは電源端子と3ピンヘッドピンです。

これは、まあまあうまくいったかな。

その次は10x2ソケット

どうでしょうか。

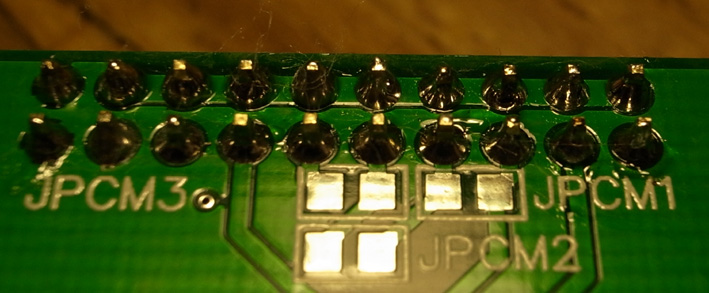

その次は12x2ソケット

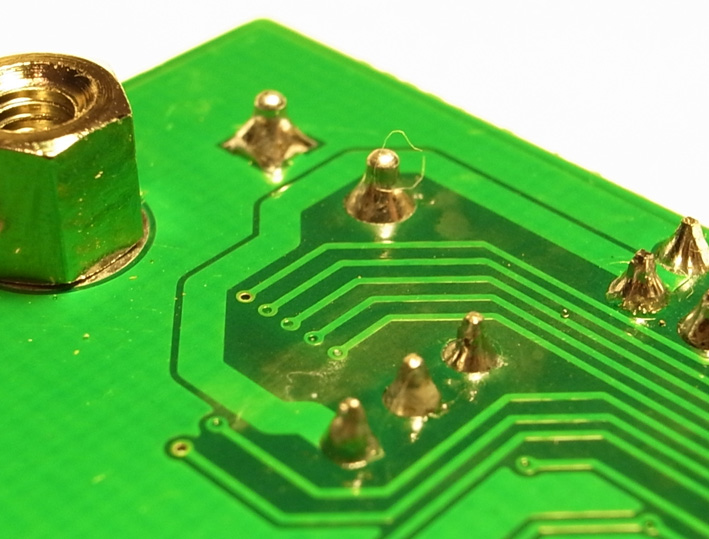

最後に基板用ピンソケット4ピンx2



今日のところはここまでです。










と思ったのですが、もう少し頑張ってここまで進みました。(^0_0^)
